ວິທີການເລືອກທີ່ດີທີ່ສຸດສັກກາຍະສະນີບໍ່ ໃຫ້ພິຈາລະນາເບິ່ງແບບຈໍາລອງແບບແລະສູດການຄິດໄລ່ຂອງ TEC ກັບ X ຄຸນນະສຸກ.

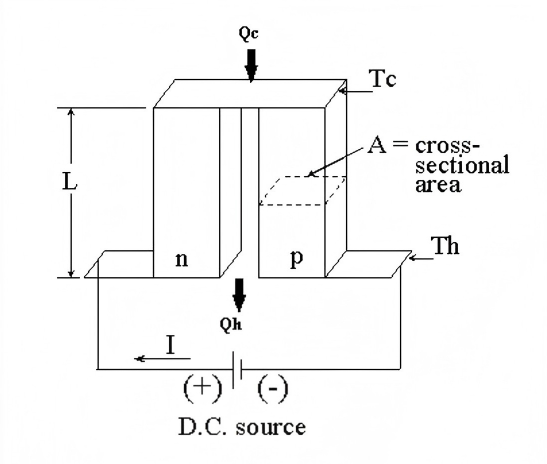

ຮູບຂ້າງເທິງນີ້ສະແດງໃຫ້ເຫັນຄູ່ອົບຮົມ thermocouple. ຫນ້າທໍາອິດ, ໃຫ້ແນະນໍາແນວຄວາມຄິດຂອງແຕ່ລະພາລາມິເຕີໃນຮູບຕໍ່ໄປນີ້, ເຊິ່ງຈະຖືກນໍາໃຊ້ໃນສົມຜົນທາງຄະນິດສາດໃນພາຍຫຼັງ.
ຕໍ່ໄປນີ້ແມ່ນສອງຂອງສົມຜົນພື້ນຖານທີ່ສຸດ: ໂຫຼດ QC ແລະ Voltage
1, qc = 2 * n * [S * * * * * * * _ _ r * A / L / A - K * (TC)]
2. v = 2 * n * [s * (th -tc) + i * r * l / a]
ໃນສູດການຄິດໄລ່ຄັ້ງທໍາອິດ, ໃນໄລຍະທໍາອິດ: S * I * TC ສະແດງເຖິງຜົນກະທົບຄວາມເຢັນຂອງ peltier, ແລະ Aule Ele / A, ຄວາມຮ້ອນ Joule ໄດ້ຖືກແຈກຢາຍຢູ່ທົ່ວສ່ວນປະກອບ, ສະນັ້ນເຄິ່ງຫນຶ່ງຂອງຄວາມຮ້ອນໄຫລໄປຫາບ່ອນເຢັນແລະອີກເຄິ່ງຫນຶ່ງຂອງອີກເຄິ່ງຫນຶ່ງໄປສູ່ດ້ານທີ່ຮ້ອນ. ໄລຍະສຸດທ້າຍ, K * A / L * (TC), ສະແດງໃຫ້ເຫັນເຖິງສີ່ຜົນ, ນັ້ນແມ່ນການປະຕິບັດຈາກອຸນຫະພູມສູງເຖິງອຸນຫະພູມສູງເຖິງອຸນຫະພູມສູງ. ເພາະສະນັ້ນ, ຜົນທີ່ເຢັນຂອງ peltier ຈະອ່ອນແອລົງຍ້ອນການສູນເສຍທີ່ເກີດຈາກການຕໍ່ຕ້ານແລະຄວາມຮ້ອນ.
ສໍາລັບແຮງດັນ, ຄໍາສັບທໍາອິດທີ່ S * (TH-TC) ສະແດງເຖິງຄວາມແຮງດັນໄຟຟ້າເບິ່ງ. ຄໍາສັບທີສອງ, i * r * l / A, ສະແດງເຖິງແຮງດັນທີ່ກ່ຽວຂ້ອງກັບກົດຫມາຍຂອງ Ohm.
ຫຼັງຈາກທີ່ມີການປຽບທຽບທີ່ສັບສົນທີ່ສຸດ, ຄະນິດສາດຂັ້ນສູງເກືອບຈະຖືກລືມເກືອບຈະຖືກລືມ, ສະນັ້ນຂະບວນການອະນຸພັນຖືກຍົກເວັ້ນຢູ່ທີ່ນີ້. ຜົນໄດ້ຮັບແມ່ນສໍາຄັນທີ່ສຸດ. ຫຼັງຈາກນັ້ນ, ສອງສູດທີ່ມີຄວາມສໍາຄັນທີ່ສຸດໃນການເລືອກ TEC ແມ່ນໄດ້ຮັບ:
3. qmax = QC / (1-dt / dtmax
4. COP (ຕົວຄູນຂອງການປະຕິບັດງານ) = QC / Qສັກກາຍະສະນີ

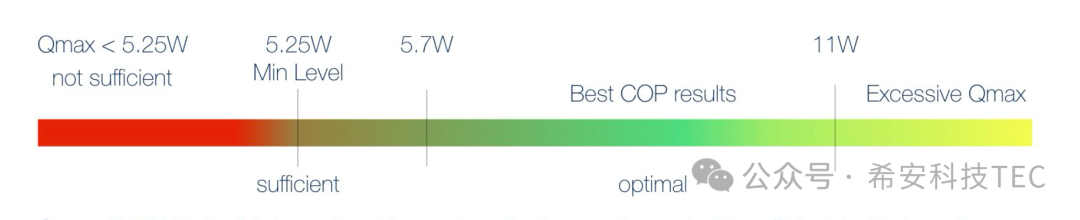

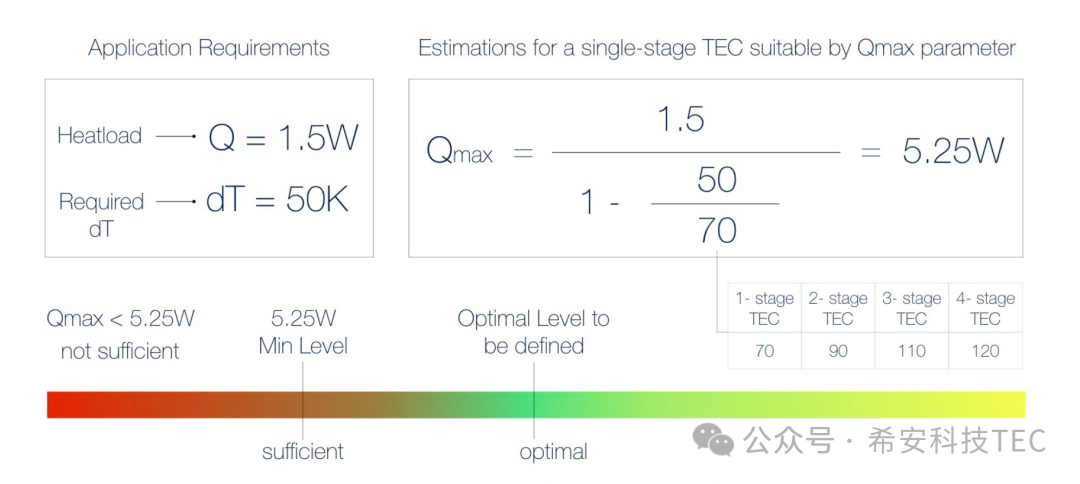

ຄວາມຕ້ອງການຫຼັກສໍາລັບການຄັດເລືອກ TEC: ໂຫຼດ qc, ອຸນຫະພູມປະຕິບັດການ TC, ອຸນຫະພູມສຸດທ້າຍຮ້ອນນີ້, dt = th-tc. ຍົກຕົວຢ່າງ: qc = 1.5W, DT = 50k, qmax = 1.5 (1-50 / 70) = 5.25W. ນີ້ແມ່ນ QMAX 5.25W ວິທີແກ້ໄຂທີ່ດີທີ່ສຸດບໍ? ບໍ່, 5.25 ແມ່ນ QMAX ນ້ອຍທີ່ສຸດໃນໃບສະຫມັກນີ້. QMAX ແມ່ນບໍ່ຈໍາເປັນຕ້ອງມີຂະຫນາດໃຫຍ່ທີ່ດີກວ່າ. ຖ້າມັນໃຫຍ່ກວ່າ, ຈໍານວນຄູ່ PN ຈະໃຫຍ່ກວ່າ, ແລະພະລັງງານທີ່ບໍລິໂພກຕົວມັນເອງກໍ່ຈະມີຫຼາຍຂື້ນ. ວິທີການຄິດໄລ່ນີ້ qmail ທີ່ດີທີ່ສຸດແມ່ນສັບສົນຫຼາຍແລະຕ້ອງການວິສະວະກອນການອອກແບບຄວາມຮ້ອນຄວາມຮ້ອນທີ່ເປັນມືອາຊີບ.

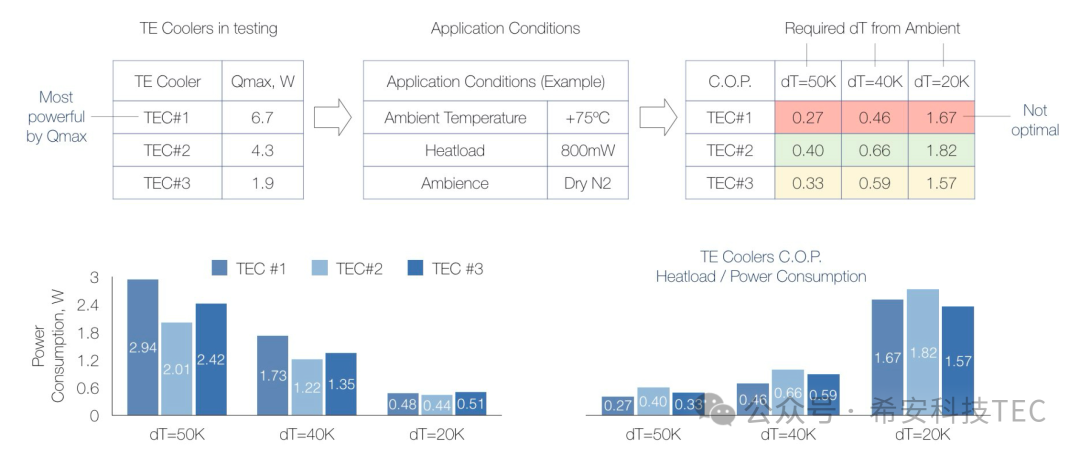

ດັ່ງທີ່ສະແດງຢູ່ໃນຕົວເລກຕໍ່ໄປນີ້, ພວກເຮົາໄດ້ເລືອກ TEC, QMAX ທີ່ແຕກຕ່າງກັນ, ແຕ່ສະພາບແວດລ້ອມການສະຫມັກດຽວກັນ. cop ຂອງ TEC # 1 ແມ່ນຕໍ່າທີ່ສຸດ, ໃນຂະນະທີ່ QMAX ຂອງມັນແມ່ນໃຫຍ່ທີ່ສຸດ.
ສະຫຼຸບ:
ຝີມືຫັດຖະກໍາ
2. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມຕ້ອງການສະເພາະແລະຄວາມແຕກຕ່າງຂອງອຸນຫະພູມ, ມັນເປັນໄປໄດ້ທີ່ຈະໄດ້ຮັບການແກ້ໄຂທີ່ດີທີ່ສຸດໂດຍການຄິດໄລ່ cop.

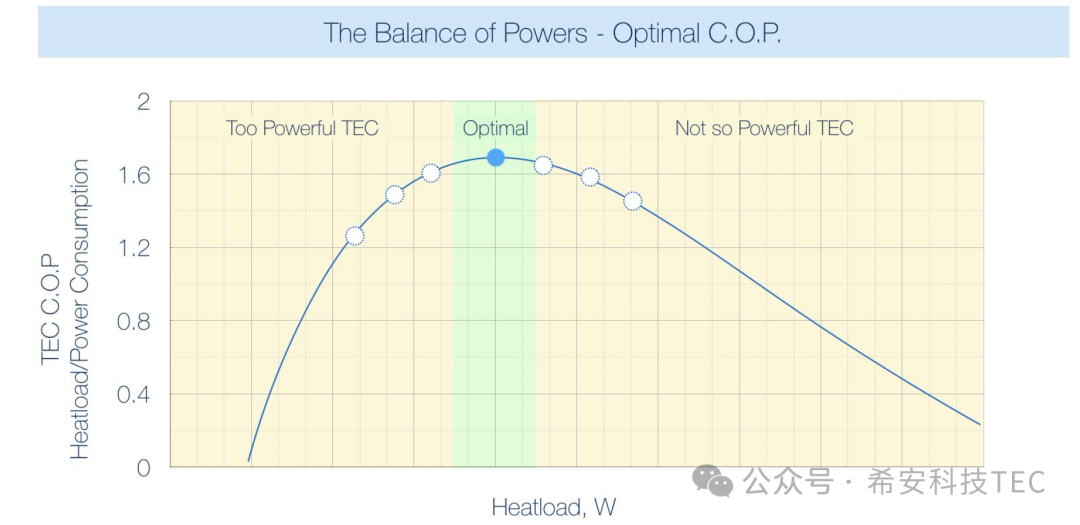

3. ດັ່ງທີ່ສະແດງຢູ່ໃນຕົວເລກຕໍ່ໄປນີ້, ແຕ່ລະເທນມີລະດັບການໂຫຼດທີ່ດີທີ່ສຸດ (ມູນຄ່າທີ່ສູງທີ່ສຸດ) ເມື່ອ DT ຖືກກໍານົດ.
